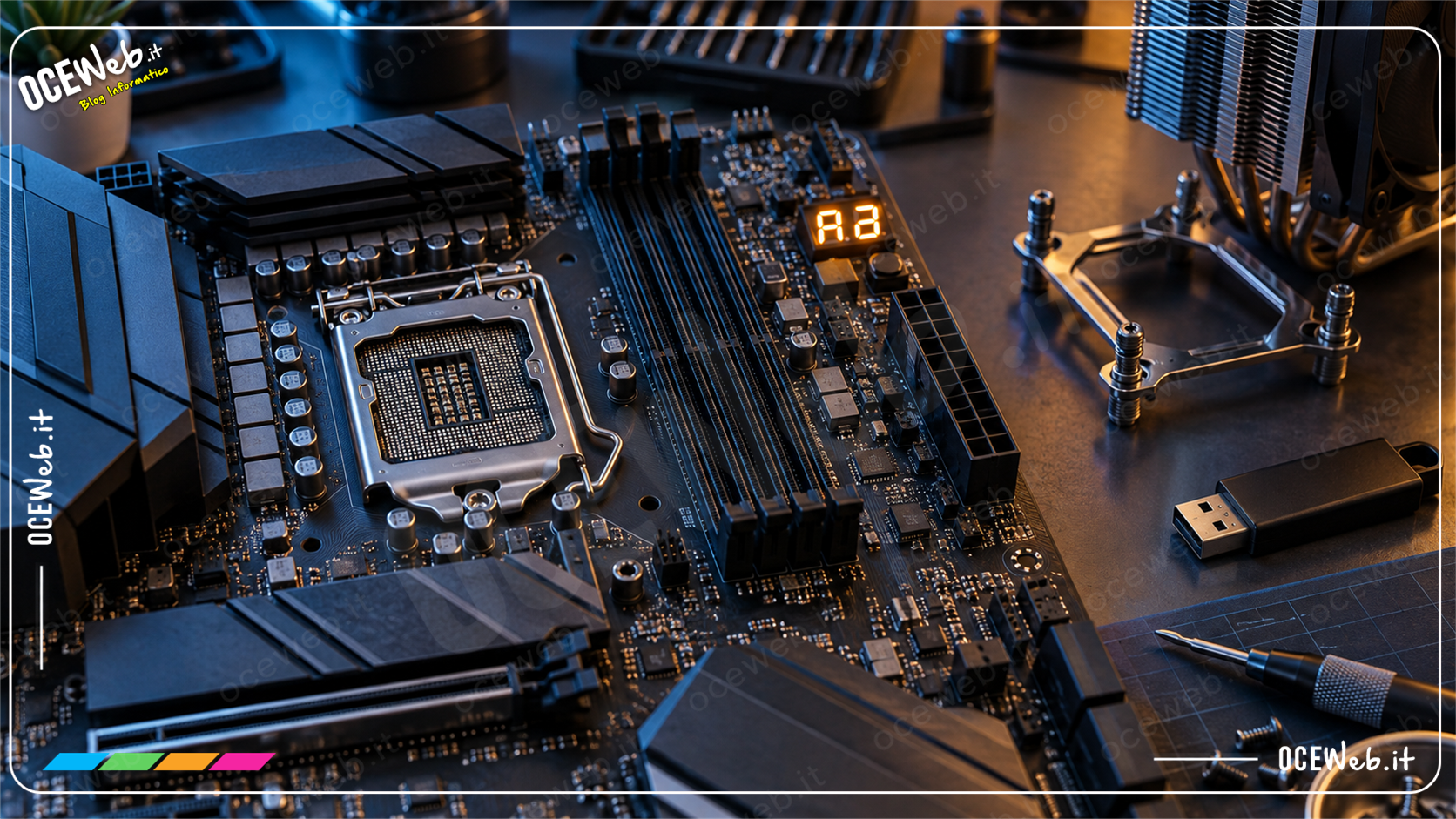

Imparare come leggere i Q-Code della scheda madre trasforma una sigla sul display in un percorso di diagnosi. Un codice CPU non dimostra automaticamente che il processore sia guasto: può indicare alimentazione EPS assente, BIOS non compatibile, contatti LGA piegati, pressione irregolare del dissipatore o memoria che impedisce al POST di proseguire. In questa guida vediamo come interpretare il codice con il manuale corretto, controllare socket e montaggio e usare BIOS Flashback da USB quando la scheda lo supporta anche senza CPU.
Come leggere i Q-Code della scheda madre senza interpretazioni generiche
Il Q-Code è un valore esadecimale mostrato durante il Power On Self Test. La scheda madre esegue controlli progressivi su CPU, memoria, firmware, bus e periferiche; il display si ferma oppure cambia sequenza quando una fase richiede attenzione. Il significato preciso dipende dal produttore, dal chipset e dalla versione del firmware.
Non usare una tabella trovata per un modello diverso. Un valore come 00, 15, 55 o D6 può avere interpretazioni differenti tra famiglie di schede. Il manuale del modello esatto, spesso nella sezione Debug LED o Q-Code, ha priorità. Annota il codice stabile, non soltanto quello visto per un istante durante un riavvio.
Se non esiste un display a due cifre, usa i LED CPU, DRAM, VGA e BOOT. Un LED acceso segnala la zona in cui il POST si è fermato, ma non identifica sempre la causa. Un problema di memoria può lasciare acceso CPU su una piattaforma, mentre un problema di alimentazione può impedire a ogni LED di fornire una indicazione utile.
Preparare una configurazione minima
Prima di interpretare il codice elimina periferiche che non servono al POST. Spegni il PC, porta il selettore PSU su Off, scollega il cavo e premi il pulsante di accensione per alcuni secondi. Poi lascia collegati scheda madre, processore, dissipatore, un modulo RAM, alimentatore e GPU solo quando il processore non dispone di grafica integrata.
Rimuovi dischi, periferiche USB, schede aggiuntive e cavi del pannello che non servono. Questa riduzione non ripara il guasto, ma evita che una periferica secondaria nasconda il sintomo. Dopo ogni modifica ripeti il boot e annota codice, LED, suoni e tempo di arresto.
Controlla anche la batteria CMOS e valuta un reset quando una configurazione firmware recente può avere causato il blocco. Il reset cancella profili e impostazioni, non aggiorna il BIOS e non corregge un contatto fisico. Dopo il reset attendi il memory training prima di dichiarare fallito il test.
Controllare il connettore EPS della CPU
Il connettore EPS CPU si trova di solito nella parte superiore della scheda madre e usa una configurazione 4+4 pin. Non confonderlo con i connettori PCIe destinati alla GPU: la forma può sembrare simile, ma il cablaggio non è intercambiabile. Nei PSU modulari usa soltanto il cavo fornito con quel preciso alimentatore.
Verifica che il connettore sia inserito fino alla chiusura del fermo e che il cavo non eserciti trazione. Se la scheda richiede due prese EPS, collega entrambe come indica il manuale, soprattutto con processori ad alto consumo. Un Q-Code CPU persistente con ventole attive può dipendere da questo collegamento prima ancora che dal processore.
Non fare prove con il connettore parzialmente inserito. Spegni sempre il PSU prima di rimuovere o reinserire il cavo e controlla che nessun pin del plug sia arretrato, annerito o deformato.
Ispezionare il socket LGA e i pin piegati
Nei socket LGA i contatti elastici appartengono alla scheda madre, mentre il processore presenta superfici di contatto piane. Un pin piegato può interrompere il collegamento di un canale di memoria, di una linea PCIe o di una funzione di alimentazione. Il sistema può quindi mostrare un codice CPU anche quando il processore è integro.
Per ispezionare il socket rimuovi dissipatore e processore seguendo il manuale. Usa luce laterale e una lente; osserva file e riflessi senza toccare i contatti. Cerca pin inclinati, file non uniformi, residui di pasta termica e particelle. Non passare panni, dita, aghi o aria aggressiva sul socket.
Se trovi un pin piegato, non raddrizzarlo come prima prova. Un contatto può spezzarsi o toccare una linea vicina, rendendo il danno più grave. Documenta con fotografie e valuta assistenza specializzata o procedura di garanzia. Un processore appoggiato fuori orientamento può danneggiare molti pin in un solo movimento.
Verificare orientamento e pressione del dissipatore
Rimuovere e reinstallare il dissipatore può cambiare la pressione sul socket. Usa il backplate e i distanziatori previsti dalla piattaforma, togli la pellicola protettiva dalla base e distribuisci la pasta termica secondo le istruzioni del produttore. Appoggia il blocco senza farlo scivolare sul processore.
Serra le viti a croce, con piccoli incrementi alternati, fino al limite indicato. Non aggiungere forza per sicurezza: un dissipatore troppo stretto può flettere la scheda o esercitare una pressione non uniforme. Un montaggio non uniforme può produrre mancato POST, perdita di un canale RAM o contatto intermittente.
Controlla che nessuna vite tocchi una zona non prevista e che la ventola o la pompa siano collegate alla presa corretta. Un errore di ventola di solito è diverso da un Q-Code CPU, ma una CPU che raggiunge subito temperature anomale richiede spegnimento e verifica del montaggio.
Escludere la memoria quando il codice sembra riferito alla CPU
Il controller di memoria è integrato nel processore su molte piattaforme moderne. Per questo un problema di RAM, slot o pressione sul socket può comparire come errore CPU oppure come errore DRAM. Prova un solo modulo nello slot raccomandato dal manuale, spesso A2, con profilo XMP o EXPO disattivato.
Se il PC parte con un modulo ma non con due, non aggiornare subito il BIOS e non sostituire la CPU. Controlla prima canali, contatti, altezza del dissipatore e compatibilità del kit. Un reset CMOS e un avvio ai valori predefiniti aiutano a separare un profilo instabile da un problema fisico.
BIOS Flashback tramite USB senza CPU
BIOS Flashback è una funzione separata dal normale aggiornamento avviato dentro il firmware. Quando la scheda la supporta, consente di riscrivere il BIOS usando una porta USB e un pulsante dedicati, spesso senza processore, RAM o GPU installati. La funzione non è universale: il manuale deve indicare esplicitamente requisiti, porta, nome file e sequenza.
Prepara una chiavetta formattata nel file system richiesto, spesso FAT32. Scarica il firmware per il modello esatto della scheda e non per una variante simile. Estrai il file, usa lo strumento di rinomina previsto dal produttore quando richiesto e copia soltanto il file necessario nella posizione indicata.
La procedura tipica segue questo ordine:
- Collega il 24 pin ATX e il connettore EPS richiesto dalla scheda.
- Spegni il PC ma lascia il PSU collegato alla rete, se il manuale lo prevede.
- Inserisci la chiavetta nella porta USB marcata per Flashback.
- Premi il pulsante dedicato per il tempo indicato.
- Attendi il lampeggio del LED e la fine completa della procedura.
Non premere il pulsante di accensione, non rimuovere la chiavetta e non togliere corrente durante la scrittura. Se il LED lampeggia per pochi secondi e poi si ferma, controlla formato, nome file, porta USB e compatibilità del BIOS. Se non lampeggia affatto, non ripetere la procedura a caso: il modello potrebbe non supportare Flashback o potrebbe richiedere un collegamento diverso.
Al termine spegni il PSU, installa CPU e RAM e ripeti il test con valori predefiniti. Un BIOS corretto risolve una incompatibilita firmware, ma non raddrizza pin e non corregge una pressione sbagliata del dissipatore.
Interpretare il risultato dopo ogni controllo
Se il codice cambia dopo avere collegato EPS, hai isolato una differenza utile ma non una diagnosi completa. Se scompare dopo un reset e ritorna quando riattivi un profilo, il problema è probabilmente nella configurazione. Se resta identico con configurazione minima, un solo modulo e alimentazione verificata, aumenta il sospetto su socket, CPU, BIOS o scheda madre.
Il test con una CPU compatibile nota o con una scheda madre di prova è più conclusivo, ma richiede componenti disponibili. Non cambiare processore e scheda nello stesso momento: il confronto perde valore. Conserva foto del socket, codice firmware, configurazione RAM e versione BIOS per il supporto tecnico.
Errori da evitare
- Interpretare un Q-Code senza leggere il manuale del modello esatto.
- Confondere EPS CPU con PCIe GPU.
- Toccare i pin LGA con dita, panni o utensili metallici.
- Raddrizzare un pin piegato senza valutare garanzia e rischio di rottura.
- Serrare il dissipatore oltre il limite previsto.
- Provare il boot con memoria e profilo XMP o EXPO instabili.
- Usare un file BIOS per una variante diversa della scheda.
- Inserire la chiavetta in una porta USB non dedicata a Flashback.
- Interrompere il lampeggio del LED durante la scrittura.
- Chiamare guasto il processore senza avere escluso socket, EPS, RAM e BIOS.
Cosa ricordare prima di cambiare CPU o scheda madre
Capire come leggere i Q-Code della scheda madre significa usare il codice come una direzione, non come una sentenza. Leggi il manuale, avvia con configurazione minima, verifica EPS, socket LGA, pressione del dissipatore e un solo banco RAM. Se il BIOS non riconosce una CPU compatibile, BIOS Flashback via USB può aggiornare la scheda anche senza processore, ma soltanto quando il produttore documenta chiaramente la funzione e la procedura.
